Úvod PŘÍSLUŠENSTVÍ A NÁSTROJE STROJNÍ SVĚRÁKY S HYDRAULICKÝM POSILOVAČEM Přesný hydraulický svěrák ARNOLD CLASSIC

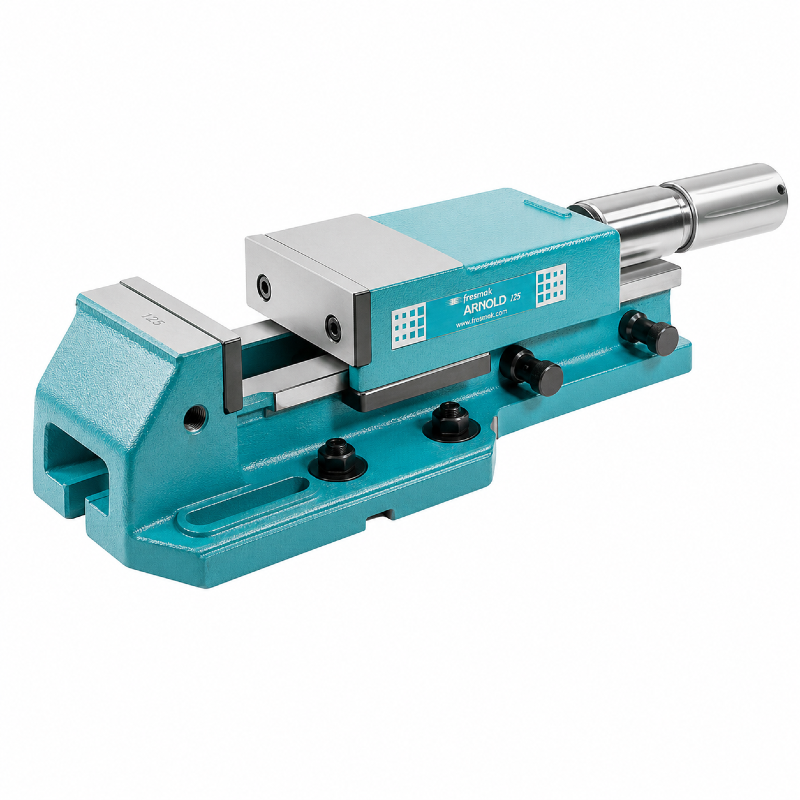

Přesný hydraulický svěrák ARNOLD CLASSIC

Přesný hydraulický svěrák ARNOLD CLASSIC

od 48 394 Kč
cena s DPH
od 39 995 Kč
cena bez DPH
Vysokotlaké mechanické svěráky FRESMAK ARNOLD CLASSIC jsou určeny pro vysoce přesné obrábění na CNC obráběcích centrech i konvenčních frézkách. Monobloková konstrukce, mechanický zesilovač upínací síly a opakovatelná přesnost upnutí 0,01 mm zajišťují maximální spolehlivost při každé obráběcí operaci.
VÝROBCE Fresmak
Kód / EAN Název Dostupnost Cena bez DPH / s DPH
010010090
 Přesný hydraulický svěrák 90 mm ARNOLD CLASSIC Skladem u dodavatele (3-5 dnů)
39 995 Kč 48 394 Kč
010010125
 Přesný hydraulický svěrák 125 mm ARNOLD CLASSIC Skladem u dodavatele (3-5 dnů)
43 170 Kč 52 236 Kč
010010160
 Přesný hydraulický svěrák 160 mm ARNOLD CLASSIC Skladem u dodavatele (3-5 dnů)
55 300 Kč 66 913 Kč
010010200
 Přesný hydraulický svěrák 200 mm ARNOLD CLASSIC Skladem u dodavatele (3-5 dnů)
83 180 Kč 100 648 Kč

PŘÍSLUŠENSTVÍ

INFORMACE O PRODUKTU

Popis produktu

Vysokotlaké mechanické svěráky FRESMAK ARNOLD CLASSIC představují profesionální řešení pro přesné upínání obrobků při obrábění na CNC obráběcích centrech i konvenčních frézkách. Díky integrovanému vysokotlakému mechanickému zesilovači upínací síly poskytují vysokou upínací sílu při jednoduchém ovládání a současně zajišťují maximální přesnost upnutí.

Masivní monobloková konstrukce zajišťuje mimořádnou tuhost a minimalizuje deformace i při vysokém zatížení. Upínací síla je přenášena přímo do středu pohyblivé čelisti, čímž je dosaženo rovnoměrného a spolehlivého upnutí obrobku. Přesnost opakovaného upnutí až 0,01 mm činí svěráky ARNOLD CLASSIC ideální volbou pro přesné i sériové obrábění.

Svěráky jsou dostupné v několika velikostech a provedeních, včetně standardního, přímého nebo děleného provedení pro upínání rozměrných obrobků. Volitelně lze svěrák vybavit regulátorem upínací síly podle konkrétní aplikace.

Hlavní výhody

  • Vysokotlaký mechanický zesilovač upínací síly
  • Přesnost opakovaného upnutí až 0,01 mm
  • Robustní monobloková konstrukce
  • Přenos upínací síly do středu čelisti
  • Upínací síla až 80 kN dle velikosti
  • Velký rozsah rozevření čelistí
  • Vysoká tuhost a dlouhá životnost
  • Volitelný regulátor upínací síly
  • Standardní, přímé i dělené provedení
  • Ideální pro CNC obráběcí centra i konvenční frézky.

Obsah balení

  • Vysokotlaký mechanický svěrák FRESMAK ARNOLD CLASSIC
  • Sada tvrdých čelistí
  • Ovládací klika
  • Upínací prvky (u přímého provedení)
  • Návod k obsluze

KATALOG FRESMAK ARNOLD

PARAMETRY
Přesný hydraulický svěrák 90 mm ARNOLD CLASSIC Přesný hydraulický svěrák 125 mm ARNOLD CLASSIC Přesný hydraulický svěrák 160 mm ARNOLD CLASSIC Přesný hydraulický svěrák 200 mm ARNOLD CLASSIC
Typ hydraulický hydraulický hydraulický hydraulický
Rozevření čelistí 154 205 305 370
Max. síla upnutí 2 500 kg 4 000 kg 5 000 kg 8 000 kg
Přesnost 0,01 mm 0,01 mm 0,01 mm 0,01 mm
Hmotnost 13 kg 26 kg 51 kg 94 kg
Šířka čelistí 90 125 160 200
Výška čelistí (N) 40,5 42,5 50,5 63,5
Výška od stolu (C) 52 65 80 97
Rozteč upevnění ke stolu ( U ) 126 155 200 250
Drážka pro kameny (M) 20 20 20 20
Vzdálenost k drážce ( K ) 95 125 175 225
Celková výška (D) 92,5 mm 107,5 mm 130,5 mm 160,5 mm
Celková šířka (S) 162 197 252 302
Délka svěráku (A) 355 425 570 680
Celková délka (B) 417 - 574 480 - 690 570 - 875 723 - 1101
