Úvod PŘÍSLUŠENSTVÍ A NÁSTROJE STROJNÍ SVĚRÁKY S HYDRAULICKÝM POSILOVAČEM Otočný hydraulický svěrák - ARNOLD CLASSIC

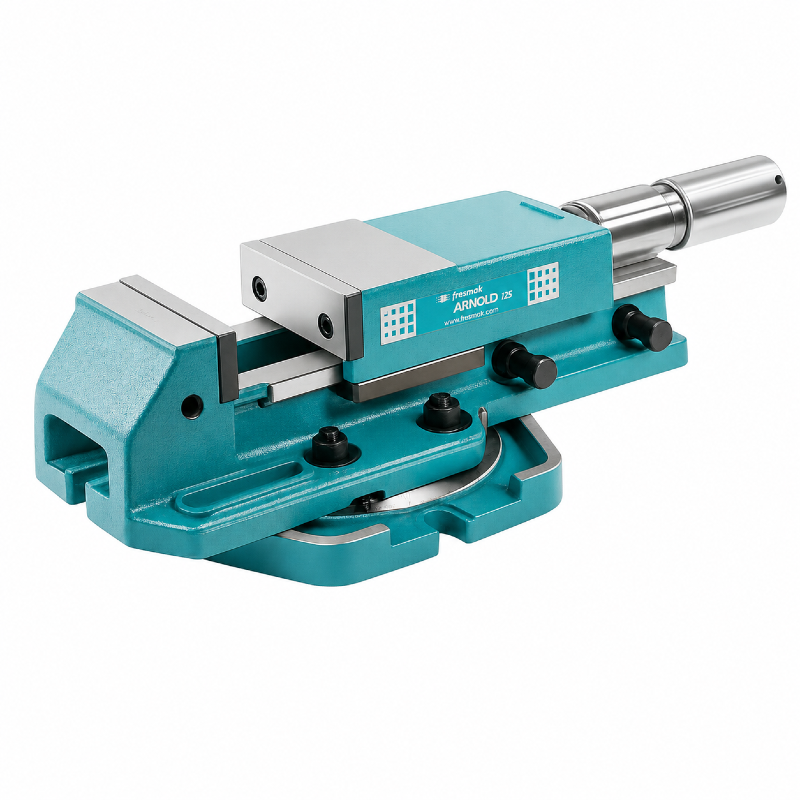

Otočný hydraulický svěrák - ARNOLD CLASSIC

od 59 641 Kč

cena s DPH

od 49 290 Kč

cena bez DPH

Hydraulické svěráky FRESMAK ARNOLD CLASSIC nabízejí vysokou upínací sílu, přesnost opakovaného upnutí 0,01 mm a robustní monoblokovou konstrukci. Jsou ideální volbou pro profesionální CNC obrábění, kde je vyžadována maximální přesnost a dlouhodobá spolehlivost.

VÝROBCE Fresmak

Kód / EAN	Název	Dostupnost	Cena bez DPH / s DPH
010011090	Otočný hydraulický svěrák 90 mm ARNOLD CLASSIC	Skladem u dodavatele (3-5 dnů)	49 290 Kč 59 641 Kč
010011125	Otočný hydraulický svěrák 125 mm ARNOLD CLASSIC	Skladem u dodavatele (3-5 dnů)	57 580 Kč 69 672 Kč
010011160	Otočný hydraulický svěrák 160 mm ARNOLD CLASSIC	Skladem u dodavatele (3-5 dnů)	71 550 Kč 86 576 Kč
010011200	Otočný hydraulický svěrák 200 mm ARNOLD CLASSIC	Skladem u dodavatele (3-5 dnů)	99 980 Kč 120 976 Kč

PŘÍSLUŠENSTVÍ

Hladká čelist 90 mm ARNOLD (1ks)

VÍCE

1 435 Kč cena s DPH

1 736 Kč cena bez DPH

Hladká čelist 200 mm ARNOLD (1ks)

VÍCE

2 825 Kč cena s DPH

3 418 Kč cena bez DPH

Přesná stahovací čelist 125 mm ARNOLD (1ks)

VÍCE

7 645 Kč cena s DPH

9 250 Kč cena bez DPH

Přesná stahovací čelist 200 mm ARNOLD (1ks)

VÍCE

10 540 Kč cena s DPH

12 753 Kč cena bez DPH

Vysoká hladká čelist 160 mm ARNOLD (1ks)

VÍCE

16 090 Kč cena s DPH

19 469 Kč cena bez DPH

Vysoká hladká čelist 200 mm ARNOLD (1ks)

VÍCE

18 725 Kč cena s DPH

22 657 Kč cena bez DPH

Stahovací čelist 90 mm ARNOLD (1ks)

VÍCE

1 750 Kč cena s DPH

2 118 Kč cena bez DPH

Stahovací čelist 125 mm ARNOLD (1ks)

VÍCE

1 930 Kč cena s DPH

2 335 Kč cena bez DPH

Hydraulická čelist 125 mm ARNOLD (1ks)

VÍCE

8 050 Kč cena s DPH

9 741 Kč cena bez DPH

Hydraulická čelist 200 mm ARNOLD (1ks)

VÍCE

11 320 Kč cena s DPH

13 697 Kč cena bez DPH

Prizmatická čelist 90 mm ARNOLD (1ks)

VÍCE

4 540 Kč cena s DPH

5 493 Kč cena bez DPH

Prizmatická čelist 200 mm ARNOLD (1ks)

VÍCE

7 250 Kč cena s DPH

8 773 Kč cena bez DPH

Zoubkovaná čelist 90 mm ARNOLD (1ks)

VÍCE

2 140 Kč cena s DPH

2 589 Kč cena bez DPH

Zoubkovaná čelist 160 mm ARNOLD (1ks)

VÍCE

3 160 Kč cena s DPH

3 824 Kč cena bez DPH

Výkyvná čelist 90 mm ARNOLD (1ks)

VÍCE

10 820 Kč cena s DPH

13 092 Kč cena bez DPH

Výkyvná čelist 125 mm ARNOLD (1ks)

VÍCE

12 070 Kč cena s DPH

14 605 Kč cena bez DPH

Výkyvná čelist 200 mm ARNOLD (1ks)

VÍCE

15 790 Kč cena s DPH

19 106 Kč cena bez DPH

Čelist s osazením a vložkami 90 mm ARNOLD (1ks)

VÍCE

6 380 Kč cena s DPH

7 720 Kč cena bez DPH

Měkká čelist 125 mm ARNOLD (1ks)

VÍCE

1 420 Kč cena s DPH

1 718 Kč cena bez DPH

Měkká čelist 200 mm ARNOLD (1ks)

VÍCE

2 475 Kč cena s DPH

2 995 Kč cena bez DPH

Hladká čelist 125 mm s osazením ARNOLD (1ks)

VÍCE

4 290 Kč cena s DPH

5 191 Kč cena bez DPH

Hladká čelist 160 mm s osazením ARNOLD (1ks)

VÍCE

5 070 Kč cena s DPH

6 135 Kč cena bez DPH

Zakusovací čelist 90 mm s osazením ARNOLD (1ks)

VÍCE

5 980 Kč cena s DPH

7 236 Kč cena bez DPH

Zakusovací čelist 200 mm s osazením ARNOLD (1ks)

VÍCE

10 850 Kč cena s DPH

13 129 Kč cena bez DPH

INFORMACE O PRODUKTU

Popis produktu

Vysokotlaké hydraulické svěráky FRESMAK ARNOLD CLASSIC představují profesionální řešení pro přesné upínání obrobků při obrábění na CNC obráběcích centrech i konvenčních frézkách. Díky integrovanému hydraulickému zesilovači upínací síly, který nevyžaduje žádný externí hydraulický okruh, dosahují vysoké upínací síly při minimální námaze obsluhy a současně zajišťují maximální přesnost upnutí.

Masivní monobloková konstrukce zajišťuje mimořádnou tuhost a minimalizuje deformace i při vysokém zatížení. Upínací síla je přenášena přímo do středu pohyblivé čelisti, čímž je dosaženo rovnoměrného a spolehlivého upnutí obrobku. Přesnost opakovaného upnutí až 0,01 mm činí svěráky ARNOLD CLASSIC ideální volbou pro přesné i sériové obrábění.

Svěráky jsou dostupné v několika velikostech a provedeních, včetně variant s otočnou základnou, přímého provedení nebo děleného svěráku pro upínání rozměrných obrobků. Volitelně lze svěrák vybavit regulací upínací síly podle konkrétní aplikace.

Hlavní výhody

Integrovaný vysokotlaký hydraulický zesilovač bez externí hydrauliky
Přesnost opakovaného upnutí až 0,01 mm
Monobloková konstrukce s vysokou tuhostí
Přenos upínací síly do středu čelisti pro rovnoměrné upnutí
Vysoká upínací síla až 80 kN (dle velikosti)
Velký rozsah rozevření čelistí
Robustní konstrukce pro dlouhou životnost
Možnost regulace upínací síly (volitelně)
Varianty s otočnou základnou nebo děleným provedením
Vhodné pro CNC obráběcí centra i konvenční frézky.

Obsah balení

Vysokotlaký hydraulický svěrák FRESMAK ARNOLD CLASSIC
Sada tvrdých čelistí
Ovládací klika
Upínací prvky
Návod k obsluze

KATALOG FRESMAK ARNOLD

PARAMETRY

	Otočný hydraulický svěrák 90 mm ARNOLD CLASSIC	Otočný hydraulický svěrák 125 mm ARNOLD CLASSIC	Otočný hydraulický svěrák 160 mm ARNOLD CLASSIC	Otočný hydraulický svěrák 200 mm ARNOLD CLASSIC
Typ	hydraulický	hydraulický	hydraulický	hydraulický
Rozevření čelistí	154	205	305	370
Max. síla upnutí	2 500 kg	4 000 kg	5 000 kg	8 000 kg
Přesnost	0,01 mm	0,01 mm	0,01 mm	0,01 mm
Hmotnost	18 kg	34 kg	66 kg	126 kg
Šířka čelistí	90	125	160	200
Výška čelistí (N)	40,5	42,5	50,5	63,5
Délka svěráku (A)	355	425	570	680
Celková délka (B)	391 - 548	480 - 690	570 - 875	723 - 1101
Výška od stolu (R+C)	77 mm (25 + 52 mm)	93 mm (28 + 65 mm)	112 mm (32 + 80 mm)	142 mm (45 + 97 mm)
Otvor pro up. šroub ( V )	14	18	18	22
Výška základny ( R )	25	28	32	45
Celková výška (R+D)	117,5	135,5	162,5	205,5
Celková šířka ( T )	230	270	325	400
